ВЗРЫВОЗАЩИЩЕННАЯ РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ТИПА GUB (BARTEC-NASP)
Код продукта:GUB-0

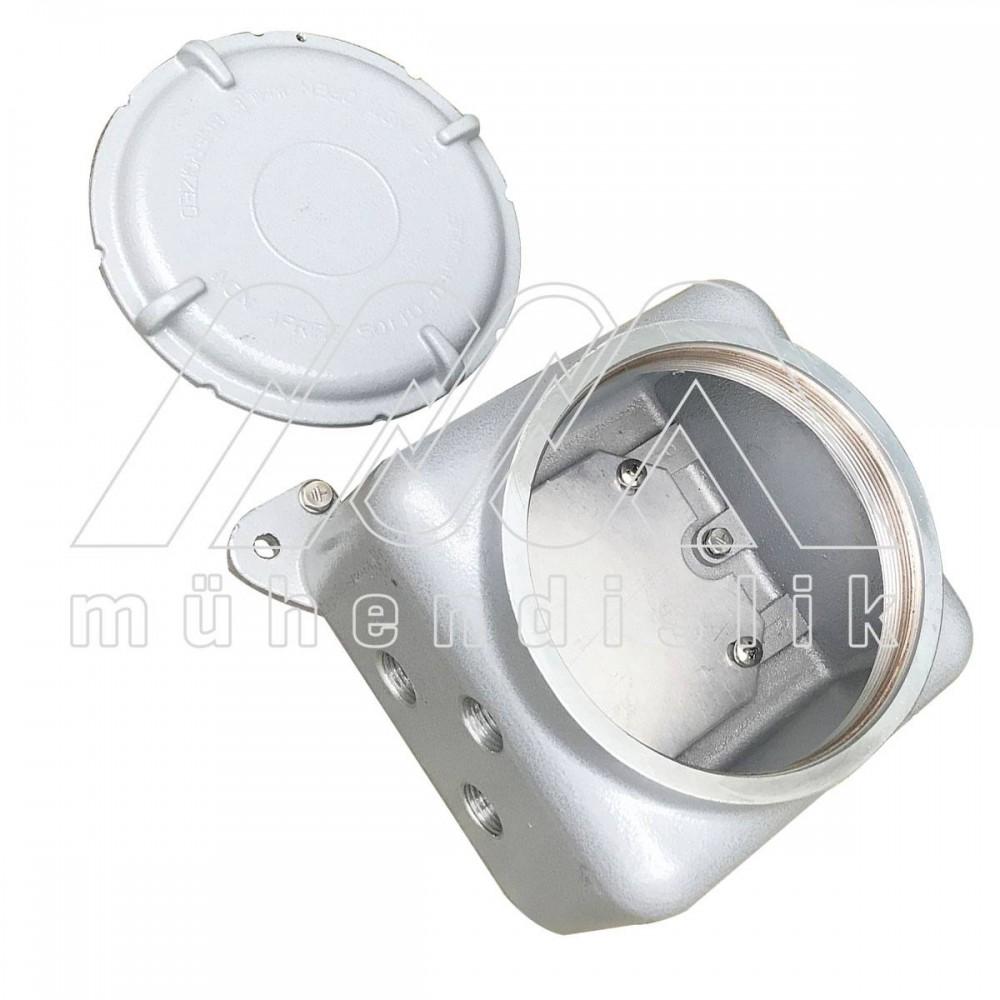

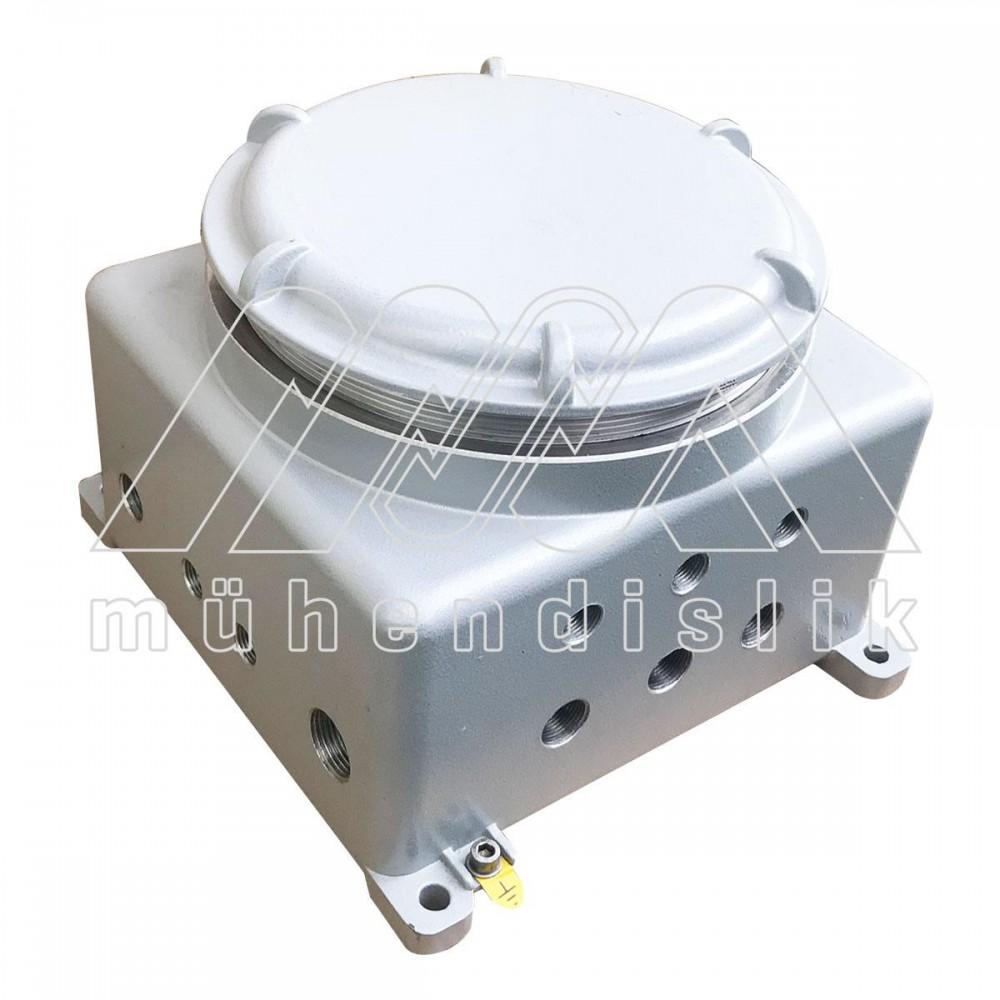

- Тип губ взрывозащищенный тип распределительная коробка алюминиевый корпус.
- Он предпочтителен в качестве кабельной распределительной и крепежной коробки.
- Отверстия можно просверлить в нужном количестве и размере зуба.
- Он обеспечивает защиту IP66 благодаря подходящему уплотнению.
Папки
| Имя файла | Размер файла | операции |
|---|---|---|
| GUB0-ТЕХНИЧЕСКИЙ ПАСПОРТ | 1004 KB | Скачать |
| GUB0-сертифика-ATEX.1 | 5874 KB | Скачать |
| GUB0-сертифика-ATEX.2 | 2168 KB | Скачать |
| GUB0-сертифика-IECEx.1 | 4127 KB | Скачать |
| GUB0-сертифика-IECEx.2 | 136 KB | Скачать |
| GUB0-сертифика-EAC Нажмите, чтобы просмотреть все продукты, сертифицированные EAC | 1645 KB | Скачать |
объяснение
ГАЗ | II2G Ex db IIC T6÷T3 Gb | IP66 | Zone 1- Zone 21- Zone 2- Zone 22 | ||
ПЫЛЬ | II2D Ex tb IIIC T85°C÷T200°C Db | IP66 | -20°C ÷ +40°C | -60°C ÷ +80°C | |

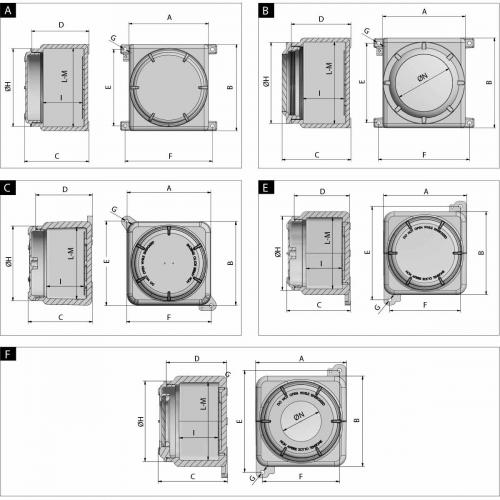

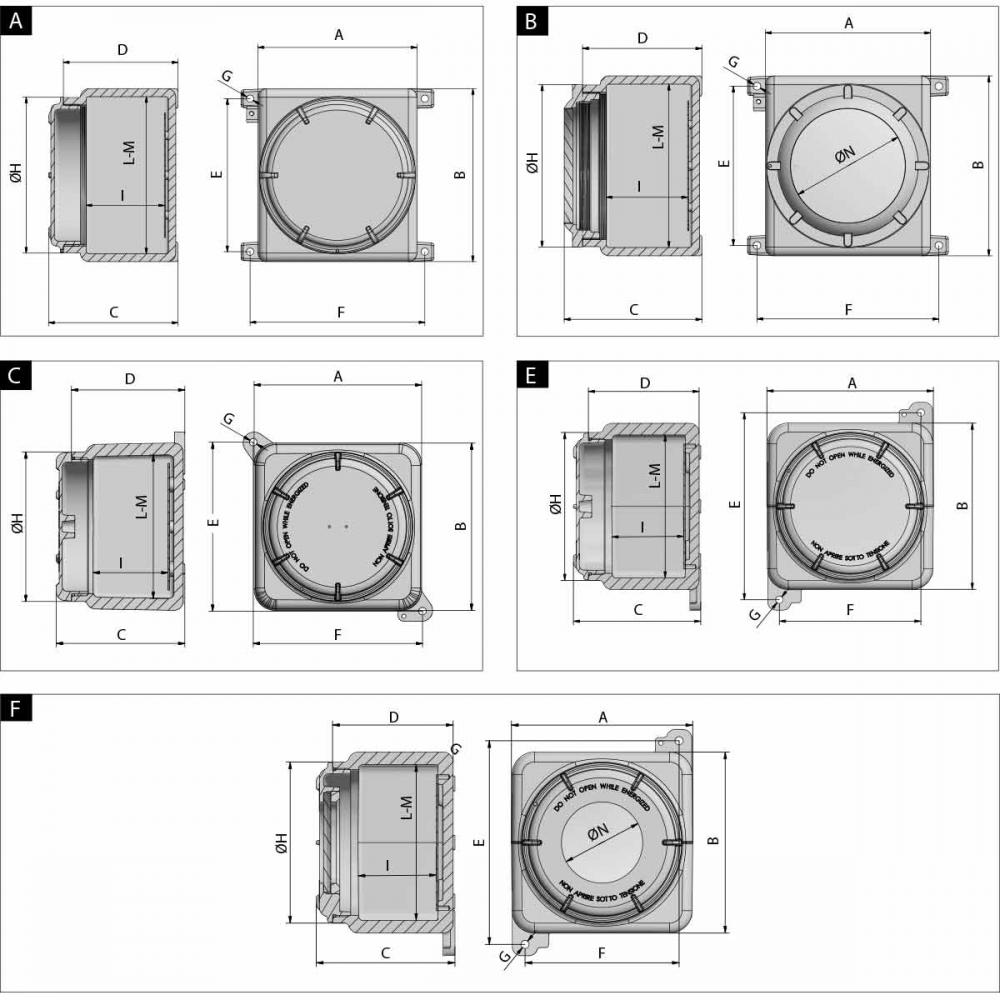

Код | A | B | C | D | E | F | H | I | L | M | X-Y | Вес | Диаграмма |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GUB-00 | 135 | 135 | 108 | 93 | 115 | 151 | 100 | 45 | 110 | 110 | - | 2,00 | C |
GUB-0 | 168 | 168 | 140 | 123 | 172 | 172 | 154 | 80 | 140 | 140 | 110-110 | 4,00 | E |
GUB-1 | 198 | 198 | 150 | 132 | 200 | 200 | 176 | 90 | 170 | 170 | 150-150 | 5,00 | E |
GUB-23 | 270 | 310 | 180 | 150 | 275 | 315 | 244 | 102 | 243 | 280 | 180-180 | 9,80 | A |
GUB-3 | 280 | 305 | 225 | 198 | 270 | 308 | 275 | 125 | 248 | 273 | 200-220 | 13,50 | A |
GUB-4 | 420 | 420 | 284 | 230 | 380 | 460 | 400 | 130 | 390 | 390 | 280-280 | 31,70 | A |
GUB-5 | 600 | 600 | 334 | 310 | 555 | 630 | 580 | 210 | 550 | 550 | 490-490 | 105,60 | A |
