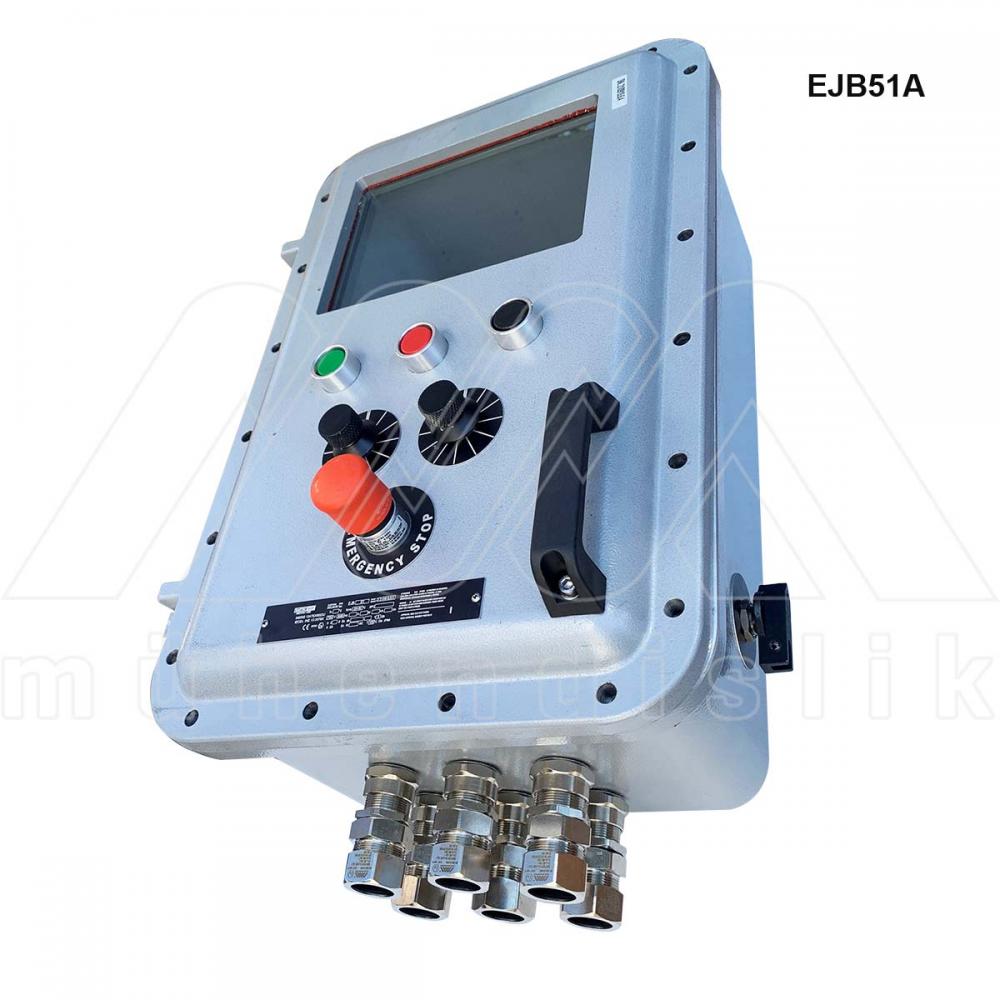

EXPROOF PANO (BARTEC-NASP)
Ürün Kodu:EJB-NASP
- EJB tip exproof kapaklı panolar aluminyum döküm malzemeden imal edilmektedir.
- EJB tip panoların döküm menteşeleri üzerinde standart olup, duvar montaj ayakları yanında mevcut' tur.
- Montaj plakaları içindedir. İsteğe bağlı kapak üzeri buton, anahtar, lamba, kutu içerisine klemens, klemens rayı, sigorta vb şalt malzemeleri monte edilebilir.
- EJB tip exproof panolar, priz kombinasyon kutusu olarak da verilebilmektedir.
Exproof panoların montaj plaka ölçüleri;
EJB-21 = 140x180mm EJB-22 = 100x180mm
EJB-23 = 160x200mm EJB-31 = 225x325mm
EJB-51 = 260x460mm EJB-63 = 360x560mm
Açıklama
GAS | II2G Ex db IIB+H2 T6…T3 | IP66 | Zone 1- Zone 21- Zone 2- Zone 22 | ||
DUST | II2D Ex tb IIIC T85°C…T150°C | IP66 | -60°C÷ +80°C | INERIS 13 ATEX 0058X | |
Kod No | A (mm) | B (mm) | C (mm) | a (mm) | b (mm) | c (mm) | D (mm) | G (mm) | H (mm) | Ağırlık (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
EJB11 | 175 | 175 | 132 | 115 | 115 | 91 | 173 | 78 | 13 | 4 |
EJB13 | 260 | 200 | 86 | 200 | 140 | 46 | 162 | 192 | 12 | 7 |
EJB21 | 285 | 245 | 179 | 220 | 180 | 127 | 160 | 245 | 13 | 13 |
EJB22 | 300 | 200 | 234 | 235 | 135 | 175 | 195 | 188 | 13 | 10 |
EJB23 | 310 | 260 | 207 | 250 | 200 | 152 | 195 | 240 | 13 | 15 |
EJB30 | 415 | 315 | 178 | 351 | 251 | 114 | 294 | 295 | 13 | 20 |
EJB31 | 415 | 315 | 259 | 351 | 251 | 195 | 294 | 295 | 13 | 24 |
EJB51 | 566 | 366 | 269 | 500 | 300 | 207 | 360 | 336 | 13 | 36 |
EJB61 | 670 | 470 | 372 | 600 | 400 | 307 | 500 | 440 | 13 | 58 |
EJB63 | 670 | 470 | 245 | 600 | 400 | 180 | 500 | 440 | 13 | 49 |
EJB64 | 660 | 460 | 208 | 600 | 400 | 141 | 500 | 455 | 13 | 47 |
EJB71 | 742 | 542 | 439 | 656 | 456 | 356 | 520 | 580 | 16 | 131 |
EJB91 | 963 | 660 | 472 | 844 | 544 | 365 | 700 | 650 | 16 | 214 |
