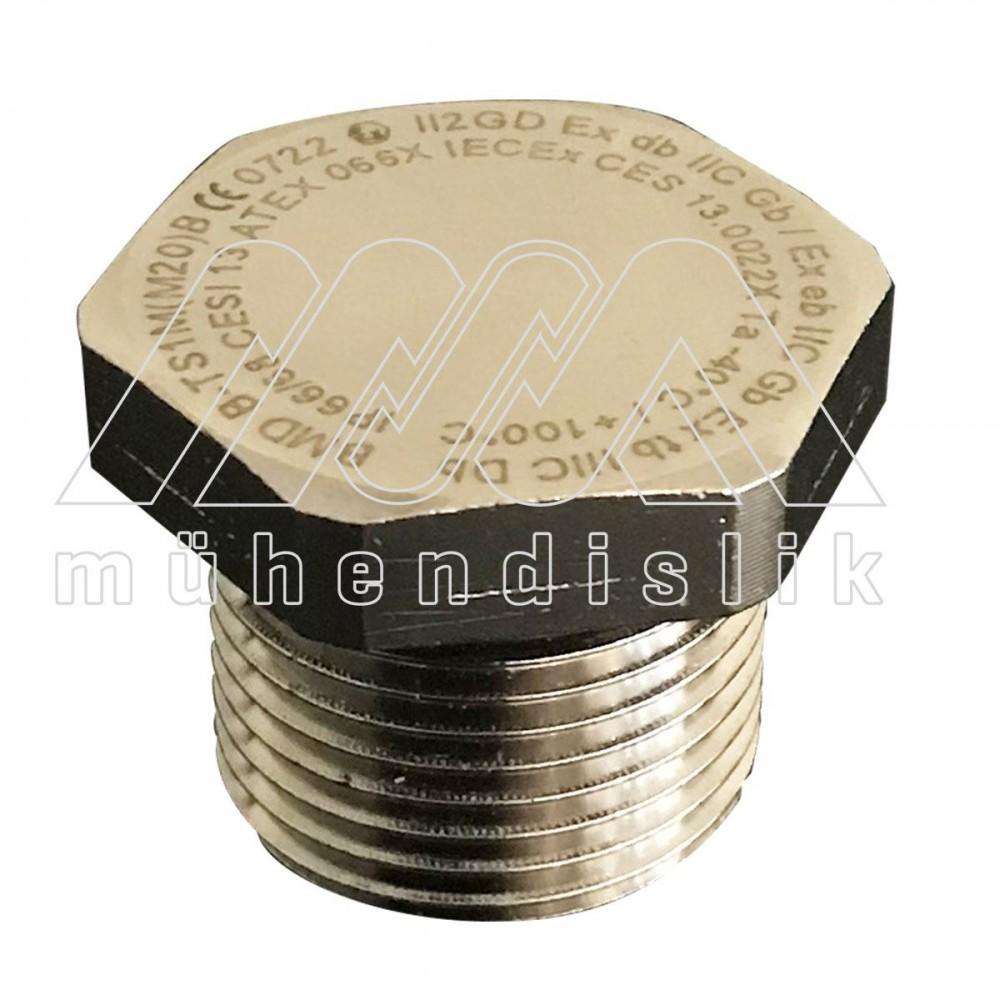

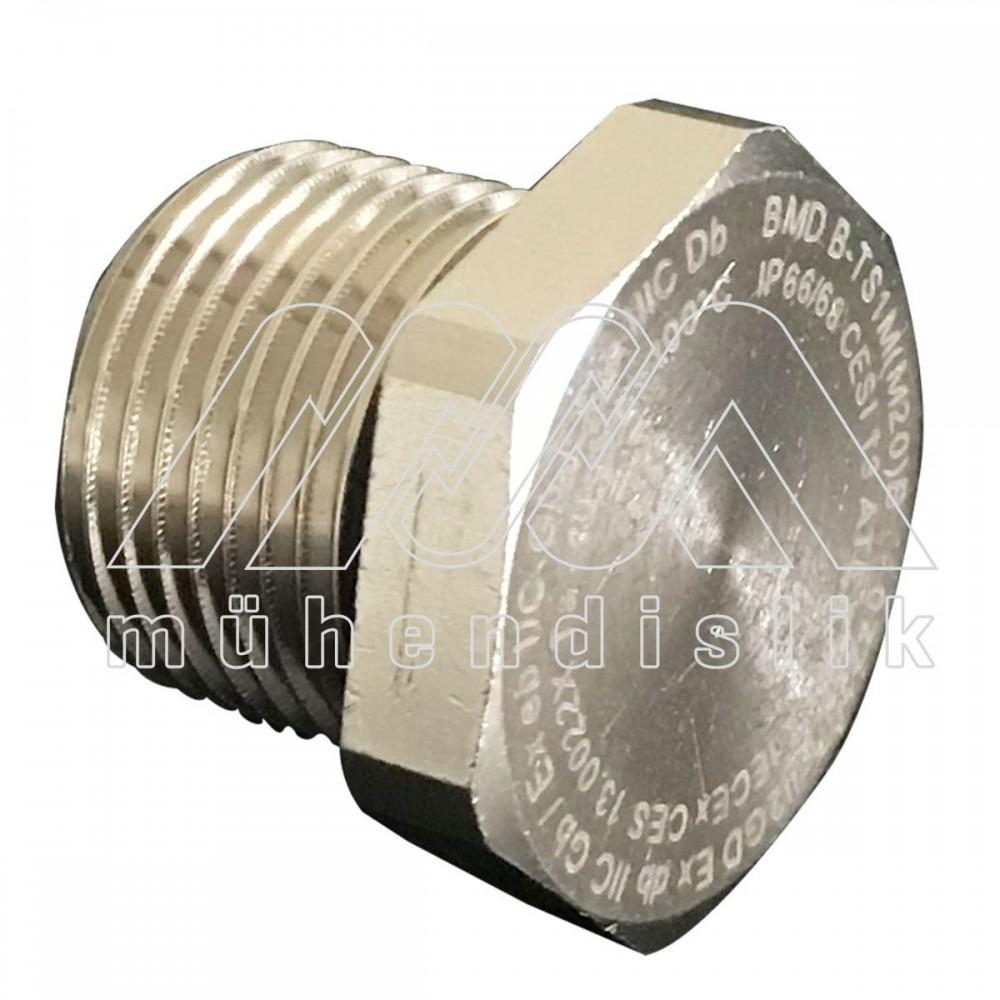

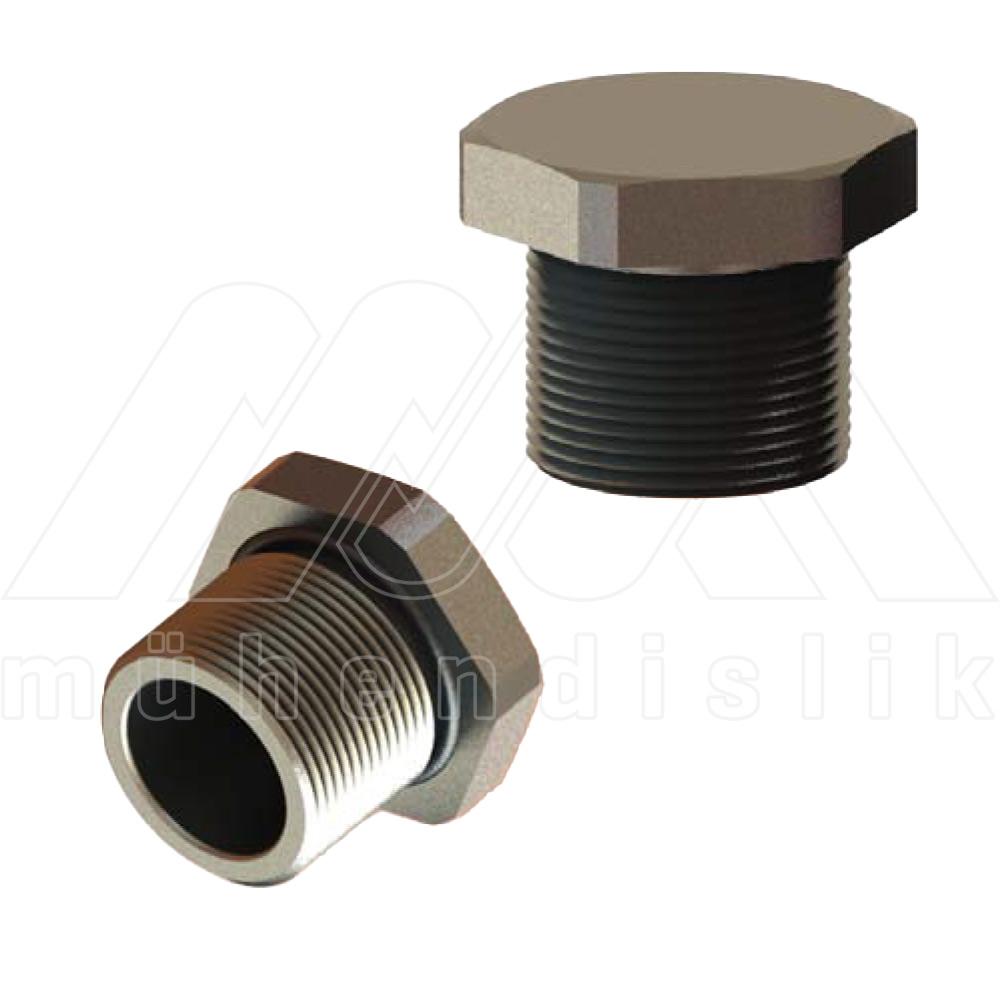

ЗАГЛУШКА ВЗРЫВОЗАЩИЩЕННАЯ (BIMED)
Код продукта:B-TS
- Взрывозащищенные заглушки сертифицированы ATEX и IECEx.
- Взрывозащищенные заглушки серии B-TS никелированы поверх латуни.
- При желании он также может быть изготовлен из нержавеющей стали.
объяснение
Газ | Ex II 2G Ex db IIC Gb / Ex eb IIC Gb | IP66/IP68 | Zone 1 - Zone 21 - Zone 2 - Zone 22 | |
Пыль | Ex II 2D Ex tb IIIC Db | IP66/IP68 | -40°C ÷ +100°C | CESI 13 ATEX 066X |

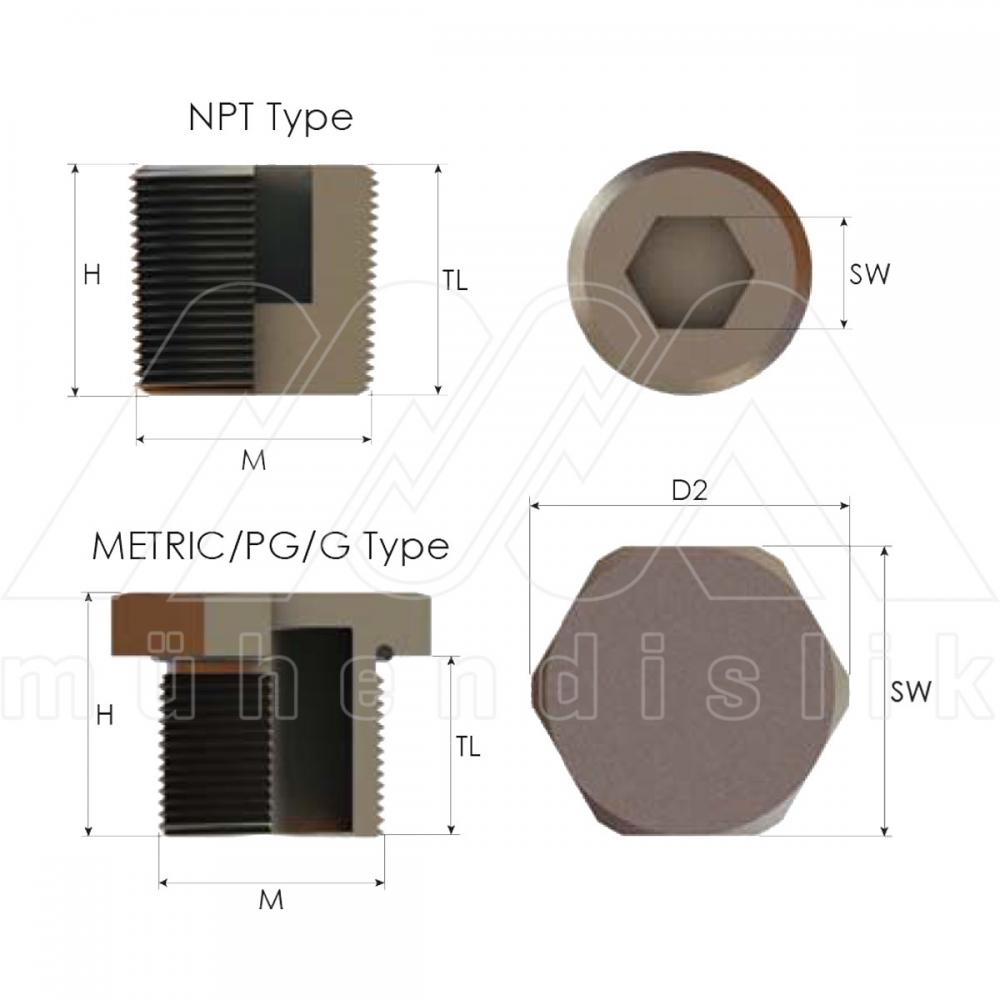

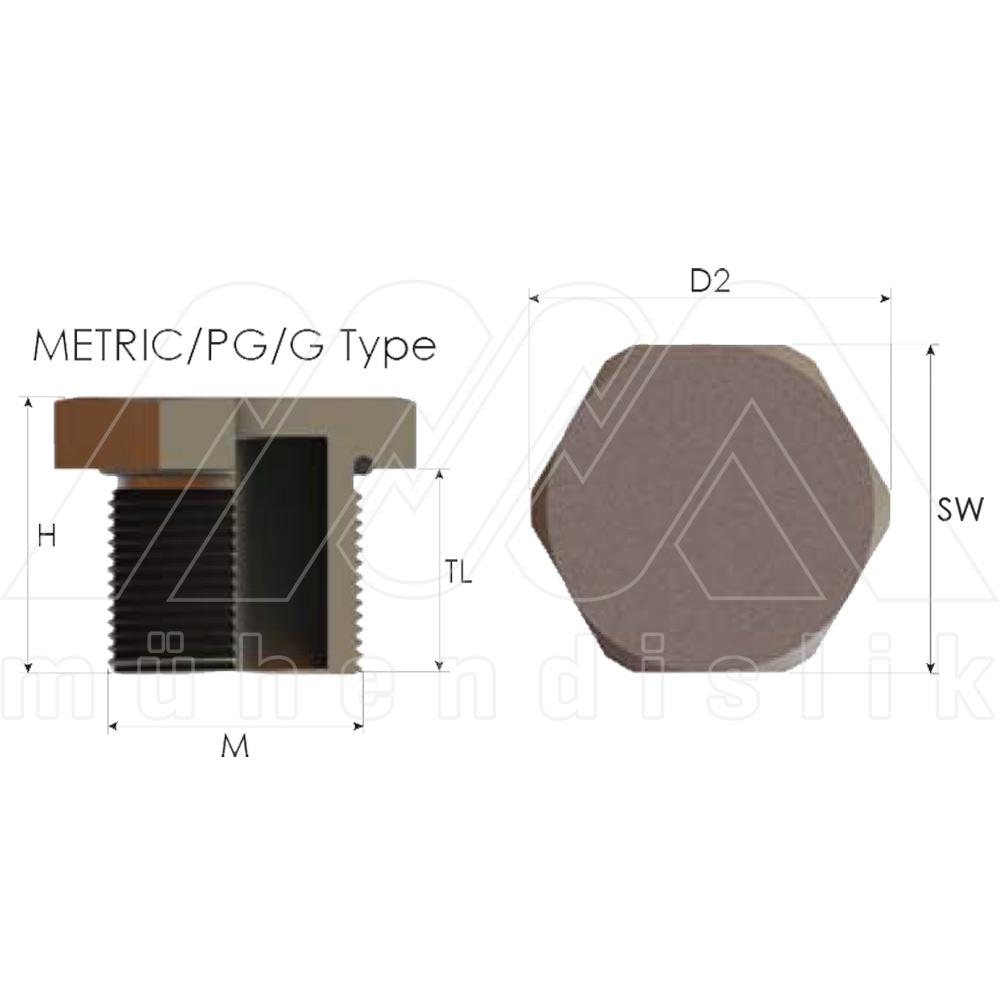

Код | Метрическая Мера | Длина резьбы | резьбы Ø | Ширина гаечного ключа | Внешний мин. Ø | Макс. Высота |
|---|---|---|---|---|---|---|
B-TS01M | M16x1,5 | 15,5 | 16,0 | 22,0 | 24,0 | 21,0 |
B-TS1M | M20x1,5 | 15,5 | 20,0 | 25,0 | 27,5 | 21,0 |
B-TS2M | M25x1,5 | 15,5 | 25,0 | 30,0 | 33,0 | 21,0 |
B-TS3M | M32x1,5 | 15,5 | 32,0 | 37,0 | 41,0 | 21,0 |
B-TS4M | M40x1,5 | 17,5 | 40,0 | 45,0 | 50,0 | 23,0 |
B-TS5M | M50x1,5 | 17,5 | 50,0 | 55,0 | 61,0 | 23,0 |
B-TS6M | M63x1,5 | 17,5 | 63,0 | 70,0 | 78,0 | 23,0 |
B-TS7M | M75x1,5 | 20,0 | 75,0 | 85,0 | 89,0 | 25,0 |
B-TS8M | M90x1,5 | 20,0 | 90,0 | 100,0 | 111,0 | 25,0 |
B-TS10M | M110x1,5 | 20,0 | 110,0 | 120,0 | 134,0 | 25,0 |
Код | ДНЯО мера | Длина резьбы | резьбы Ø | Ширина гаечного ключа | Внешний мин. Ø | Макс. Высота |
|---|---|---|---|---|---|---|
B-TS01N | NPT 3/8" | 16,0 | 17,14 | 6,1 | 24,0 | 16,0 |
B-TS1N | NPT ½" | 21,0 | 21,34 | 10,1 | 27,5 | 21,0 |
B-TS2N | NPT ¾" | 21,0 | 26,67 | 10,1 | 33,0 | 21,0 |
B-TS3N | NPT 1" | 26,0 | 33,40 | 14,1 | 41,0 | 26,0 |
B-TS4N | NPT 1 ¼" | 28,0 | 42,16 | 20,1 | 50,0 | 28,0 |
B-TS5N | NPT 1 ½" | 28,0 | 48,26 | 25,1 | 61,0 | 28,0 |
B-TS6N | NPT 2" | 28,0 | 60,33 | 30,1 | 78,0 | 28,0 |
B-TS7N | NPT 2 ½" | 41,0 | 73,03 | 45,1 | 89,0 | 41,0 |
B-TS8N | NPT 3" | 43,0 | 88,90 | 55,1 | 111,0 | 43,0 |
B-TS10N | NPT 4" | 45,0 | 114,30 | 65,1 | 134,0 | 45,0 |
